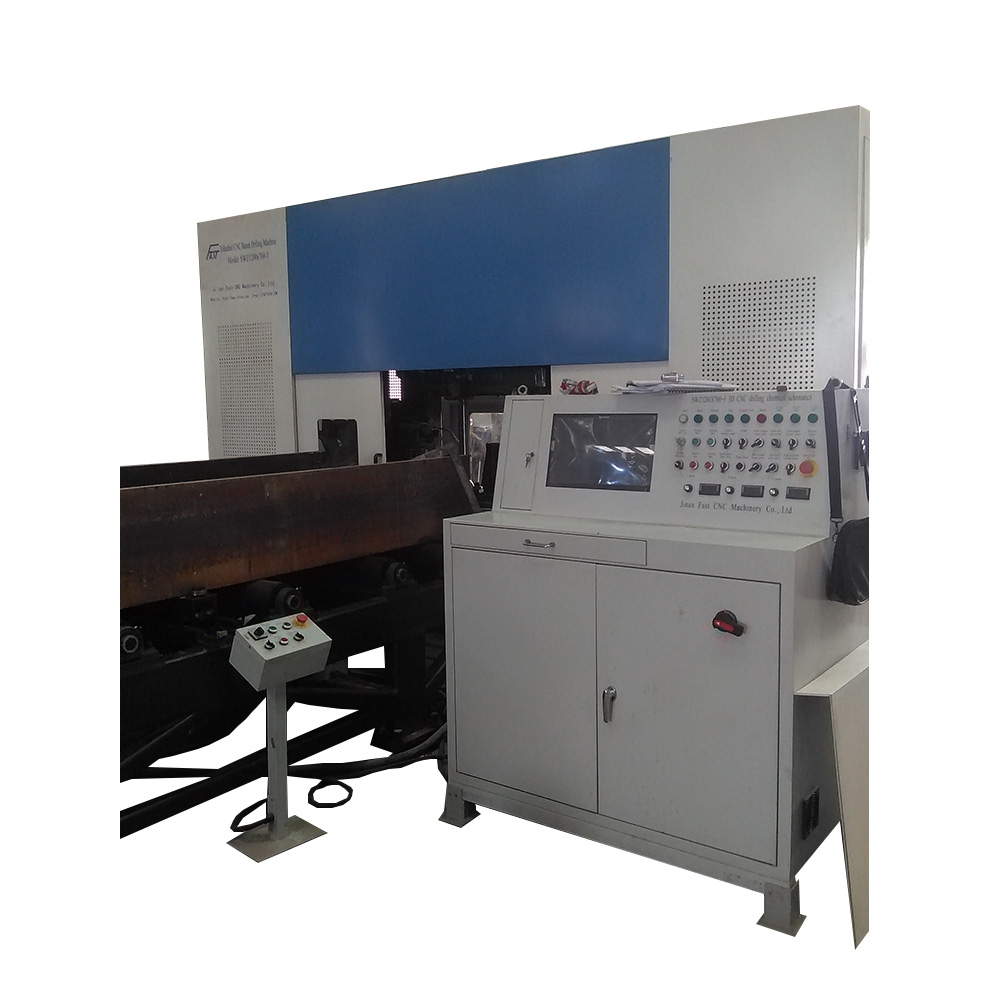

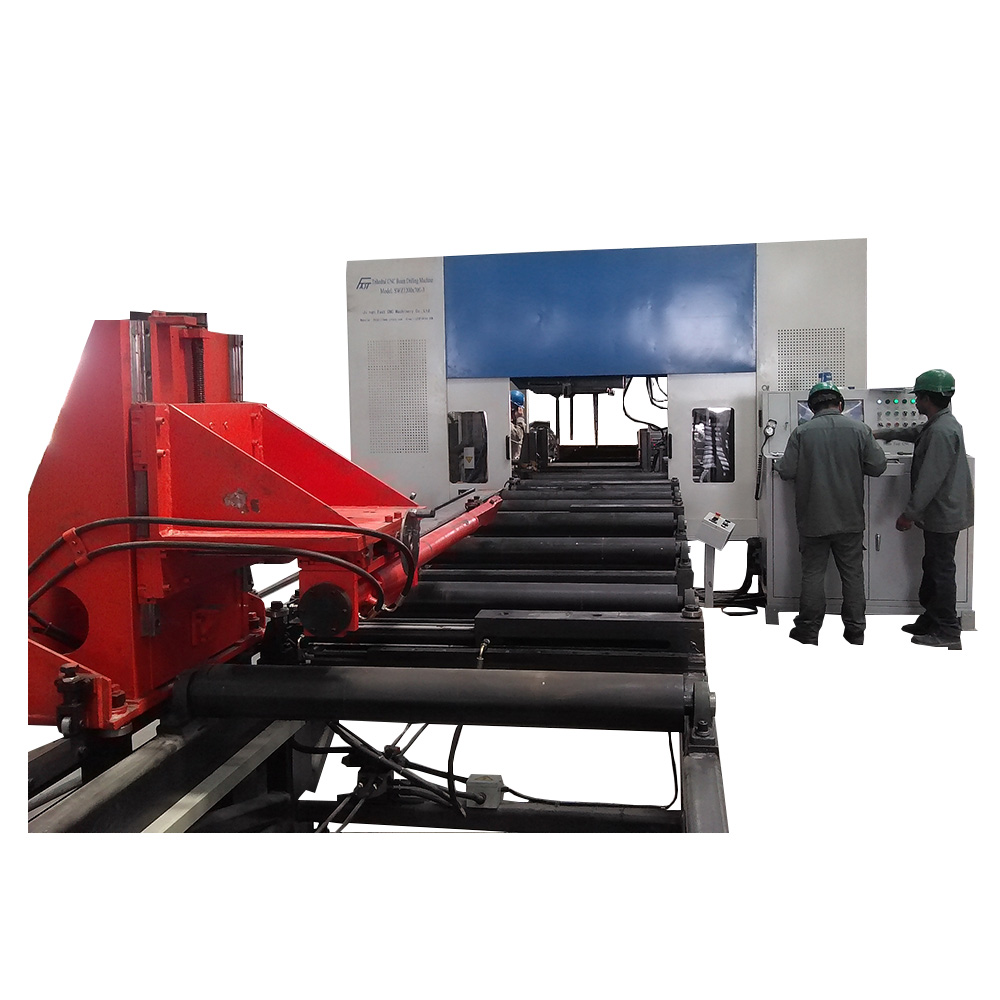

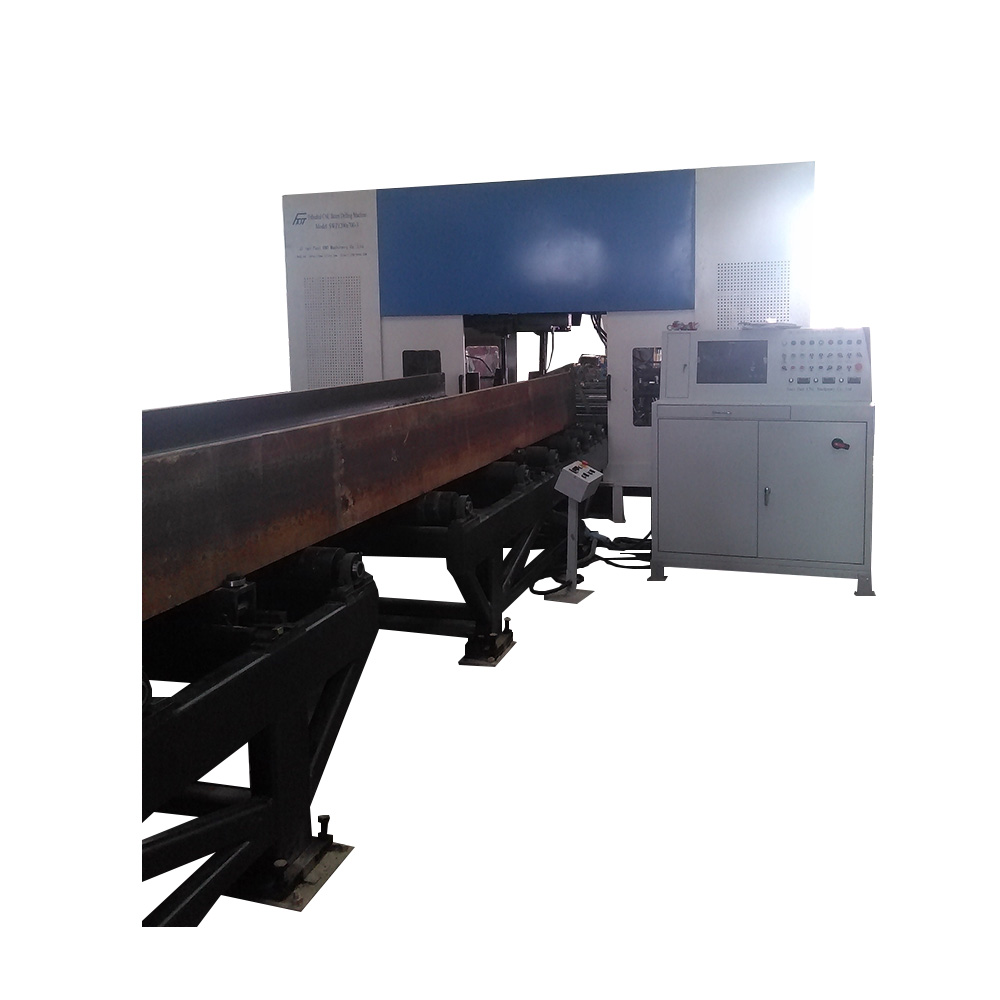

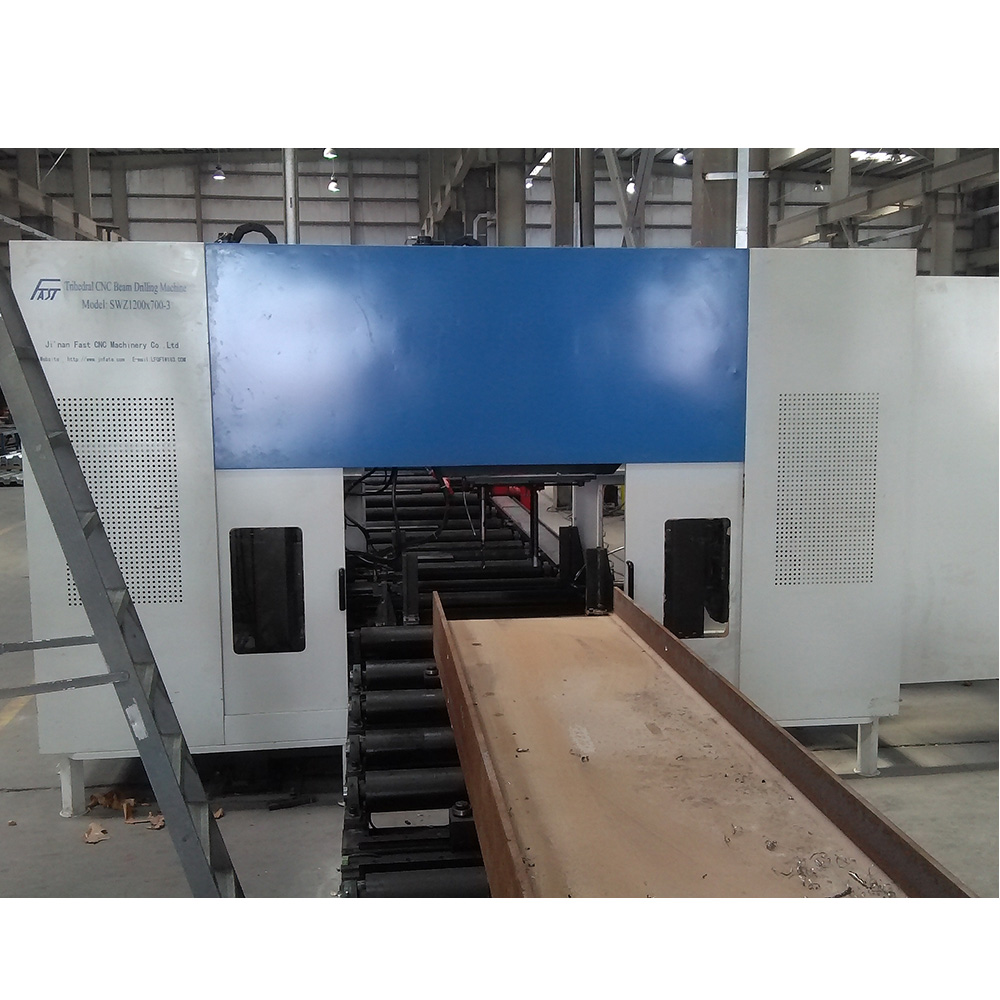

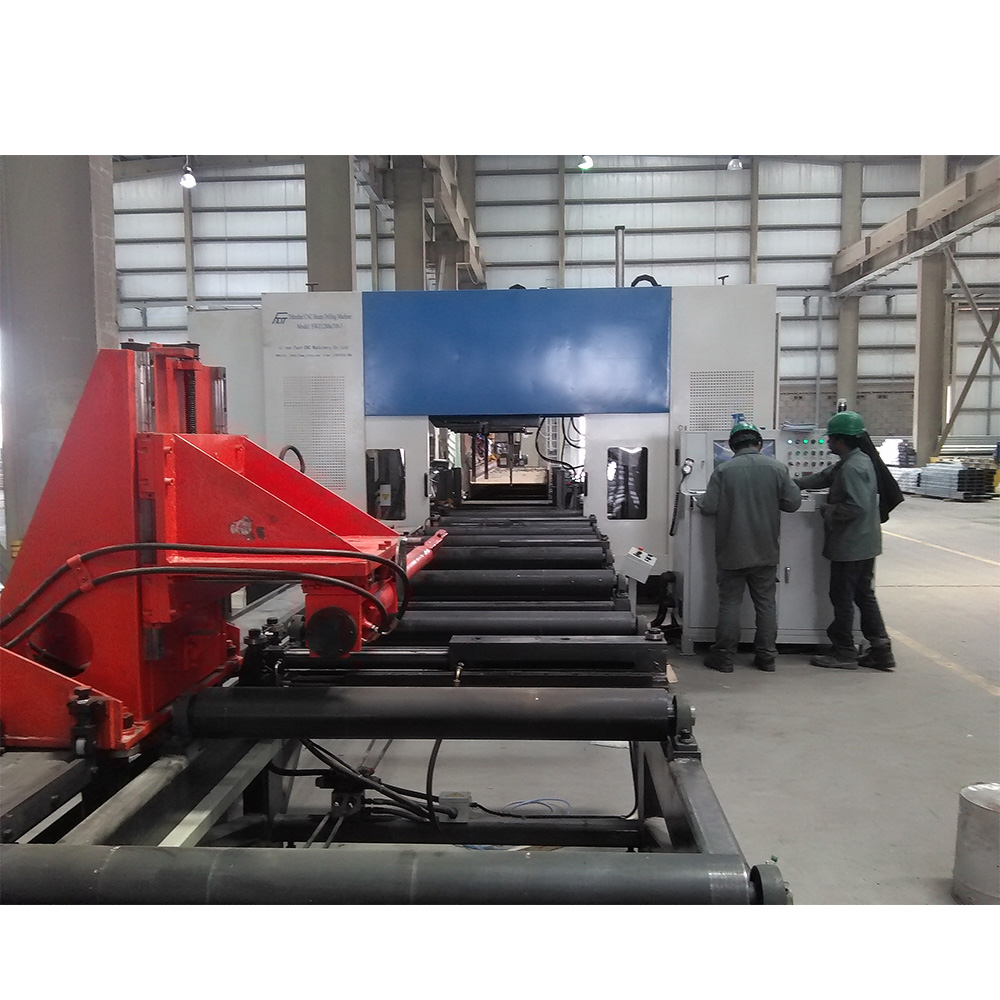

SWZ1250H型鋼數控三維鉆孔，打字生產線
技術參數
項 目 名 稱
單位
規 格
H型鋼：大寬度×大高度
mm
1250×600
H型鋼：小寬度×小高度
mm
100×60
自動送進料道長度
mm
12000
大工件腹板厚度
mm
≤80
大工件重量
kg
15000
打字單元：36個字碼(字母+數字)
1套
字碼直徑10mm,打印深度1.5mm，打字力:12.5噸
鉆孔主軸數量
個
3
每個主軸轉速范圍
r/min
30-700
軸向工進速度
mm/min
20～200
上單元主軸進給行程
mm
400
左單元主軸進給行程（基準側）
mm
220
右單元主軸進給行程
mm
1100

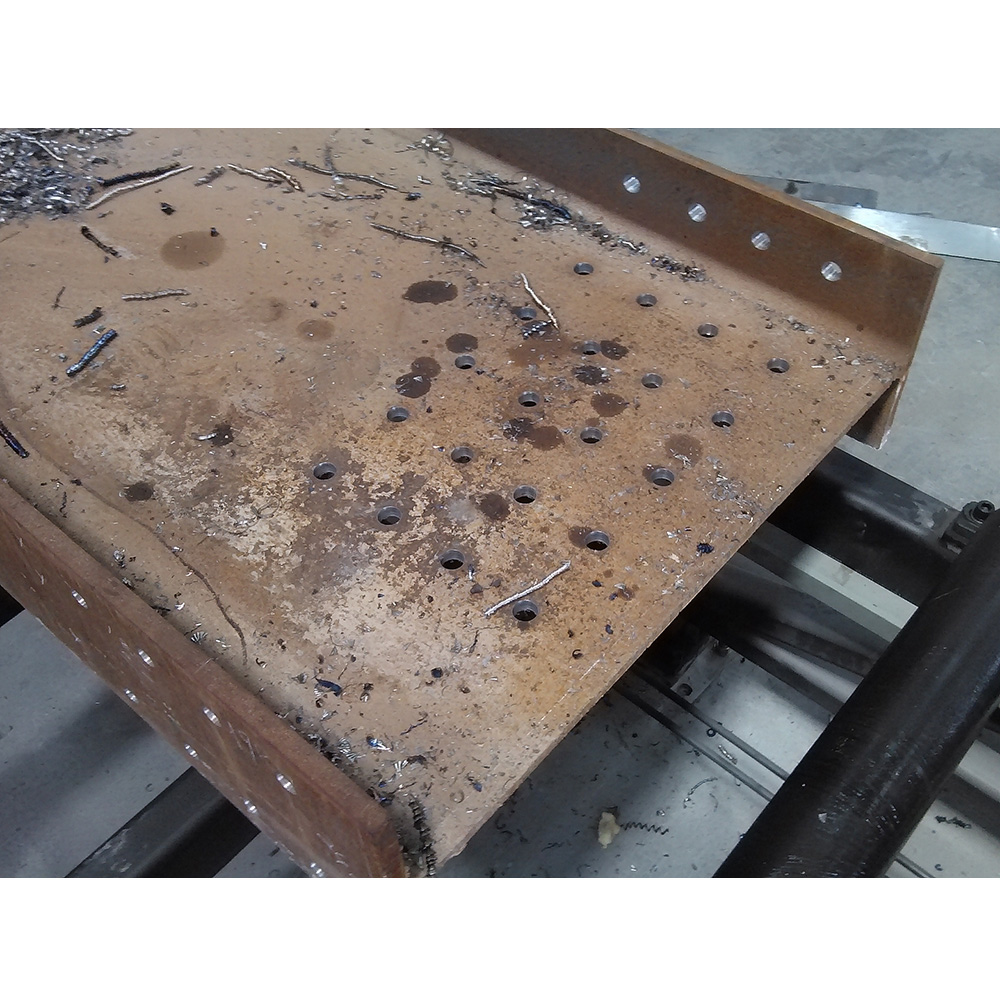

腹板鉆孔直徑范圍
mm
Φ6-φ40
翼板鉆孔直徑范圍
Mm
中心線
移動范圍
上單元主軸橫向位置移動范圍
mm
30～1200
左右單元主軸上下位置移動范圍
mm
30～660
非基準側（右側）單元水平移動距離
mm
1100
鉆夾形式
莫氏錐度
4＃
孔群內孔距誤差
mm
±0.5
相鄰孔群孔距誤差
mm
±0.75
壓縮空氣壓力
MPa
0.4-0.6
鉆頭冷卻方式
空冷
夾持臂上下（豎直方向）行程
mm
300（50-350）
夾持臂左右（橫向）行程
mm
500（50-550）
夾持臂運動（前進方向）行程
mm
12000
齒輪齒條傳動伺服電機功率
KW
約5
上料道外形尺寸（長×寬×高）
mm
15000×1750×1830
下料道長度
mm
12000
總功率
KW
約30
生產線外形尺寸 L×W×H
mm
29000×4520×3120

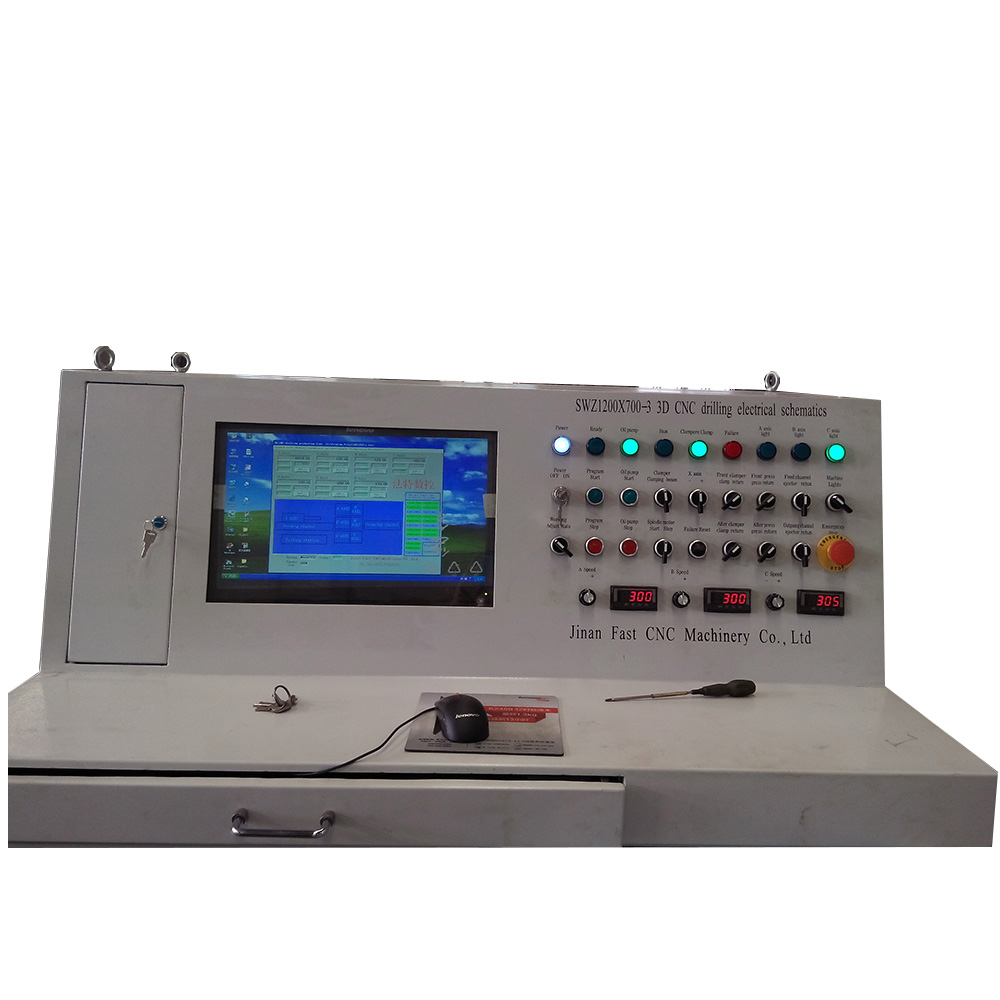

CAD圖紙自動轉換成控制程序
